Neste Guia Você Encontrará:
- 1. O que é o teclado CNC e por que ele é crítico
- 2. Sintomas: tecla falhando, travando e comando duplicado
- 3. Impacto na segurança, setup e produção
- 4. Causas técnicas: membrana, contatos, placa e cabos
- 5. Diagnóstico: como isolar a falha corretamente
- 6. Processo de manutenção profissional do teclado CNC
- 7. Validação: testes de resposta e confiabilidade
- 8. Preventiva e cuidados para aumentar a vida útil
- 9. Erros comuns que geram retorno de defeito
- 10. Conteúdos relacionados (IHM, monitor e CNC)
- 11. Perguntas frequentes (FAQ)
- 12. Conclusão: comandos precisos e operação estável
Resumo rápido para decisão técnica
- Teclado CNC garante entrada segura de comandos, offsets, programas e navegação do painel.
- Falhas comuns: tecla não responde, responde “duas vezes”, trava ou exige força excessiva.
- Causas típicas: membrana desgastada, contatos oxidados, cabo/conector e placa do teclado.
- Validação correta exige teste de repetição, pressão uniforme e aquecimento.
Contato
Mau contato
Oxidação
Intermitência
Conector
Placa
Tecla travando
Manutenção em teclado CNC é um serviço que impacta diretamente a confiabilidade da operação. Diferente de um teclado comum, o teclado de comando CNC trabalha em ambiente industrial: vibração, poeira, óleo/névoa, variação térmica e limpeza inadequada aceleram desgaste. O resultado são teclas falhando, comandos imprecisos e até entradas duplicadas, o que aumenta risco de erro de operação e paradas não planejadas.
Para visão geral e contexto, veja manutenção em CNC e benefícios da manutenção em CNC.

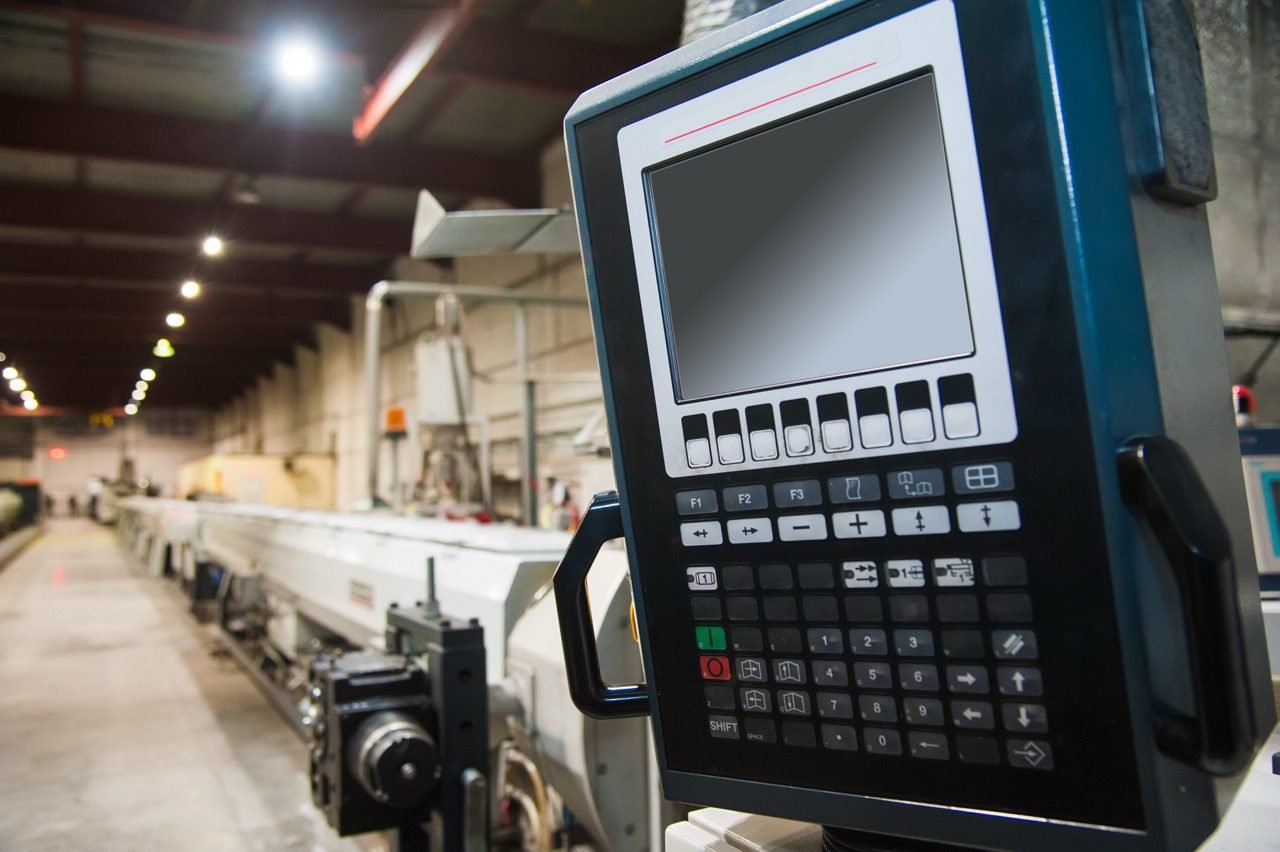

O que é o teclado CNC e por que ele é crítico
O teclado CNC é o módulo de entrada do painel, responsável por comandos, navegação, digitação de parâmetros, offsets, códigos e interação com telas do comando. Em muitos equipamentos, ele trabalha integrado com a IHM e com o monitor, formando o conjunto de interface do operador. Por isso, falhas de teclado podem parecer “bug do comando”, quando na verdade são intermitências de contato.
| Item | Função | Falha típica |
|---|---|---|
| Membrana / trilhas | Fechar contato ao pressionar | Tecla não responde, falha intermitente |
| Keycap / mecanismo | Acionamento mecânico | Tecla travando, sensação “pesada” |
| Placa do teclado | Leitura e varredura das teclas | Comando duplicado, teclas “fantasma” |
| Cabo / conector | Comunicação e alimentação | Falha ao mexer, perda total do teclado |
| Vedação / proteção | Evitar entrada de óleo e poeira | Oxidação, contaminação, curto em trilhas |
Se a interface do painel também apresentar sintomas visuais, combine com manutenção em monitor e manutenção em IHM.
Sintomas: tecla falhando, travando e comando duplicado
Os sintomas costumam começar leves e evoluir. Em ambiente industrial, a contaminação e a fadiga de contato fazem o teclado “parecer ok” em momentos e falhar em outros. É essencial mapear quais teclas falham, em quais condições e se há relação com aquecimento ou vibração.
Você sabia?
Comando duplicado pode ser mais perigoso que “tecla não responde”. Em ajustes finos, uma entrada repetida altera parâmetro/offset e pode gerar perda de peça ou parada por alarme.
Impacto na segurança, setup e produção
Teclado confiável é requisito de operação. Quando o teclado falha, o tempo de setup aumenta, o operador perde fluidez e a máquina fica mais tempo parada. Além disso, teclas duplicando podem gerar alterações não intencionais, elevando risco operacional.
↑
Tempo de setup
↑
Risco de erro
↑
Paradas
↓
Confiabilidade
Para entender por que reparar compensa, veja benefícios do conserto de placas eletrônicas e benefícios de reparos em CNC.
Causas técnicas: membrana, contatos, placa e cabos
As causas mais comuns de falha em teclado CNC são desgaste de membrana, oxidação/contaminação de contatos, falhas na placa de leitura e mau contato em cabos/conectores. Em alguns painéis, variação de alimentação e ruído elétrico podem afetar a leitura, criando sintomas intermitentes.
| Causa provável | Sintoma típico | Como confirmar |
|---|---|---|
| Membrana desgastada | Tecla falha e exige repetição | Mapear teclas críticas e testar repetibilidade |
| Contaminação/oxidação | Intermitência, teclas “presas” | Inspeção interna e verificação de vedação |
| Placa de leitura | Comando duplicado / teclas fantasma | Testes de varredura, estabilidade e ruído |
| Cabo/conector | Falha ao mexer / perda total | Teste de continuidade e inspeção de pinos |
| Alimentação instável | Falha aleatória e reset | Verificar fonte/reguladores e ripple sob carga |
Se houver suspeita de alimentação/ruído, verifique também manutenção em fonte e manutenção em placa eletrônica.
Diagnóstico: como isolar a falha corretamente
O diagnóstico correto evita “troca por tentativa”. Em teclado CNC, a diferença entre membrana e placa é crucial: membrana costuma falhar em teclas específicas; placa/conexão cria comportamento imprevisível (duplicando, fantasma, perda total).
Boas práticas de diagnóstico
- Mapear quais teclas falham e em quais condições (tempo ligado/vibração)
- Testar repetição por ciclos (pressionar várias vezes) e registrar falhas
- Checar conectores e cabos antes de condenar membrana/placa
- Verificar sinais de óleo/umidade dentro do teclado
- Confirmar se há “entrada duplicada” ou “tecla não responde”
O que costuma dar diagnóstico errado
- Testar rapidamente e não simular uso real
- Ignorar histórico de limpeza agressiva ou contaminação por óleo
- Não inspecionar conector e pinos (mau contato mascara defeito)
- Confundir falha de teclado com falha de IHM/monitor
Registro (modelo):
- Sintoma: tecla não responde / duplicando / travando / teclas fantasma
- Teclas afetadas: (listar)
- Condição: frio / após X min / com vibração / após limpeza
- Cabo/conector: ok / falha ao mexer / pinos com oxidação
- Alimentação: estável / queda / ripple
- Resultado do teste de repetição: (percentual de falha)Processo de manutenção profissional do teclado CNC
O objetivo é restaurar resposta confiável, padronizar sensibilidade das teclas e eliminar intermitência. O processo deve ser técnico e rastreável.
-
1) Identificação do conjunto e sintomas
Registrar modelo, tipo de teclado, comportamento da falha e condições em que ocorre.
-
2) Inspeção técnica e avaliação de contaminação
Verificar vedação, sinais de óleo/umidade e pontos de oxidação em contatos e trilhas.
-
3) Diagnóstico por subsistemas
Separar membrana, placa de leitura e cabo/conector para localizar a causa raiz.
-
4) Reparo direcionado e correção de contatos
Atuar no ponto confirmado e restaurar confiabilidade de acionamento, evitando “tecla fantasma” e duplicidade.
-
5) Testes de repetição e estabilidade
Executar ciclos de teste e validar resposta consistente em todas as teclas críticas.
Validação: testes de resposta e confiabilidade
Validação é o que garante que o teclado não vai falhar “na linha”. A recomendação é testar repetição, sensibilidade e estabilidade por tempo, principalmente quando o sintoma é intermitente.
Checklist pós-serviço (teclado CNC)
- Todas as teclas respondem na primeira pressão?
- Não há duplicidade de comando (double input)?
- Sem teclas travando ou com retorno lento?
- Sem teclas fantasma em repouso?
- Conector firme, sem falha ao movimentar cabo?
- Estabilidade após tempo ligado (aquecimento) confirmada?
Para completar a interface do painel, veja manutenção em monitor e manutenção em IHM.
Preventiva e cuidados para aumentar a vida útil
Teclado CNC sofre com contaminação e limpeza inadequada. O ideal é manter vedação em dia e evitar produtos agressivos que atacam membrana e serigrafia das teclas.
Se houver instabilidade no painel, revisar manutenção em fonte ajuda a reduzir falhas intermitentes.
Erros comuns que geram retorno de defeito
Retorno de defeito em teclado CNC geralmente vem de validação curta, diagnóstico incompleto ou contaminação que não foi resolvida (vedação e limpeza). O foco deve ser confiabilidade de resposta em uso real.
Evite estes erros
- Testar apenas algumas teclas e não testar ciclos de repetição.
- Ignorar conector/cabo e condenar membrana sem inspeção.
- Não avaliar condição de vedação e permitir retorno da contaminação.
- Tratar duplicidade como “configuração” sem checar placa/contatos.
- Não registrar sintomas por condição (tempo ligado, após limpeza, vibração).
Conteúdos relacionados (IHM, monitor e CNC)
Para reduzir falhas recorrentes no painel, acesse: manutenção em IHM, manutenção em monitor, manutenção em placa eletrônica, manutenção em fonte, manutenção em drive e manutenção em encoder.
Para visão geral: manutenção em CNC.
Perguntas frequentes (FAQ)
Tecla falhando é sempre membrana?
Comando duplicado pode ser perigoso na operação?
Por que o teclado falha mais após limpeza?
Falha ao mexer no cabo é conector?
Políticas do site: política de privacidade.
Conclusão: comandos precisos e operação estável
Manutenção em teclado CNC é decisiva para evitar paradas por interface e reduzir risco operacional. Ao separar membrana, contatos, placa e conectores, o diagnóstico fica objetivo e o reparo elimina falhas intermitentes e duplicidade. O que garante resultado é validação por repetição e estabilidade em condições reais de uso.
