Resumo rápido para decisão técnica
- Fonte instável gera reset, alarmes aleatórios e falhas intermitentes.
- Ripple e queda sob carga são causas clássicas de comportamento imprevisível.
- Muitos “defeitos de drive/placa” começam por alimentação ruim.
- Teste em carga e tempo ligado é obrigatório para liberar com confiança.
Tensão
Ripple
Reset
Alarmes
Diagnóstico
Carga
Estabilidade
Manutenção em fonte CNC é a base para estabilidade elétrica e confiabilidade do conjunto eletrônico. Em uma máquina CNC, não existe “pequena oscilação”: variações de tensão, ripple elevado e quedas sob carga podem causar resets, falhas intermitentes, perda de referência e alarmes que parecem não ter padrão. O objetivo do serviço profissional é confirmar a causa raiz na alimentação, corrigir o ponto correto e validar o sistema sob condição real.
O que é fonte CNC e por que ela é crítica

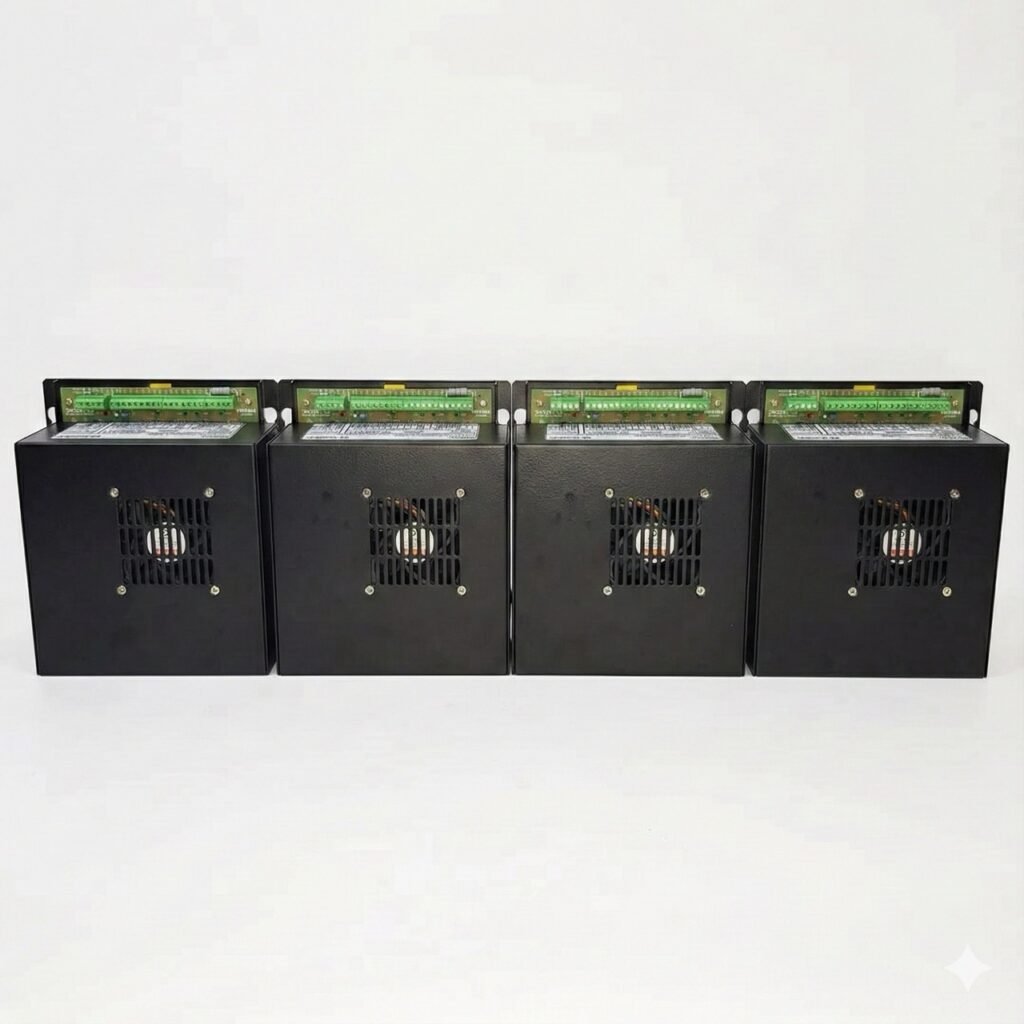

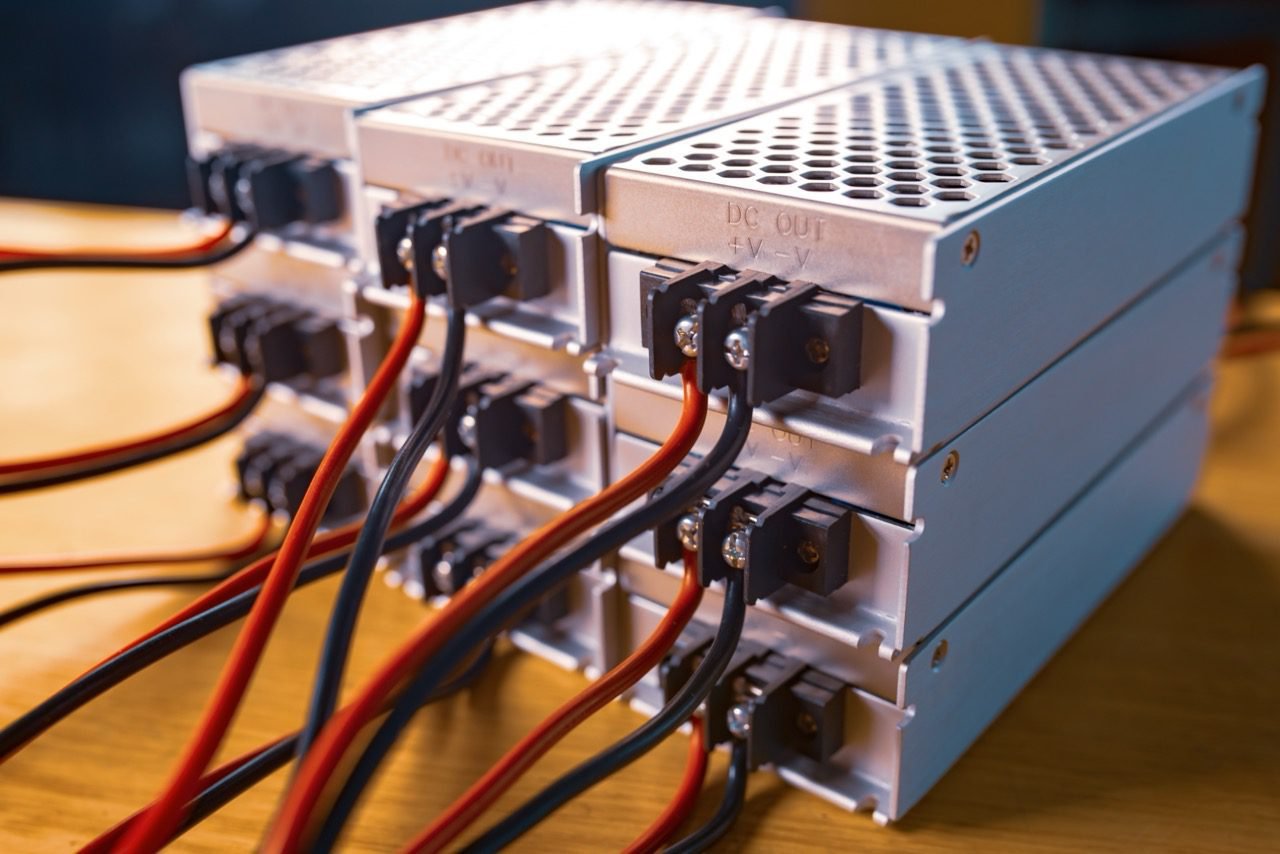

A fonte CNC é o módulo responsável por fornecer tensões estáveis para o comando, entradas/saídas, sensores, interfaces e, em muitos casos, para módulos eletrônicos auxiliares do sistema. Ela pode ser interna ao comando, dedicada por trilhos (ex.: 24V, 5V, 12V) ou parte de um conjunto de alimentação maior (com conversor e estágios de proteção).
| O que a fonte entrega | O que isso garante | Quando falha, o que aparece |
|---|---|---|
| Tensão estável | Comando consistente e leitura confiável | Reset, travamentos e comportamento aleatório |
| Baixo ripple | Comunicação limpa e lógica estável | Alarme intermitente e falhas “fantasmas” |
| Entrega sob carga | Operação previsível em pico de demanda | Queda de tensão, reinício e perda de referência |
| Proteções | Menos danos em cascata | Queima de componentes e falhas repetidas |
Para visão geral do serviço principal, veja manutenção em CNC e benefícios da manutenção em CNC.
Sintomas de falha na fonte (o que aparece na máquina)
Fontes degradadas raramente falham “de uma vez”. O mais comum é a fonte perder estabilidade aos poucos e gerar sintomas intermitentes, principalmente quando o equipamento aquece ou entra em carga.
Você sabia?
Ripple elevado pode causar erro de comunicação e travamentos sem “queimar” nada. É por isso que o defeito aparece e desaparece, confundindo o diagnóstico.
Impacto em produção, eletrônica e segurança operacional
O problema de fonte não afeta apenas disponibilidade. Ele amplia o risco de falhas em cascata, pois módulos começam a operar fora de condição ideal. Isso pode aumentar retrabalho, reduzir repetibilidade e elevar custo/hora por parada.
↑
Paradas e resets
↑
Alarmes intermitentes
↓
Previsibilidade
↓
Repetibilidade
Para reforçar a lógica técnica de correção, veja benefícios de reparos em CNC e benefícios do conserto de placas eletrônicas.
Causas mais comuns e como confirmar
As causas mais frequentes de falha em fonte CNC estão ligadas a degradação de componentes, condições de instalação e qualidade elétrica. Confirmar corretamente evita trocar drive, placa e outros módulos sem necessidade.
| Causa provável | Como confirmar | Sintoma típico |
|---|---|---|
| Capacitores degradados | Medição de ripple e comportamento após aquecimento | Falha intermitente e travamentos |
| Queda sob carga | Teste em carga e verificação de queda por trilho | Reset em picos e alarmes em aceleração |

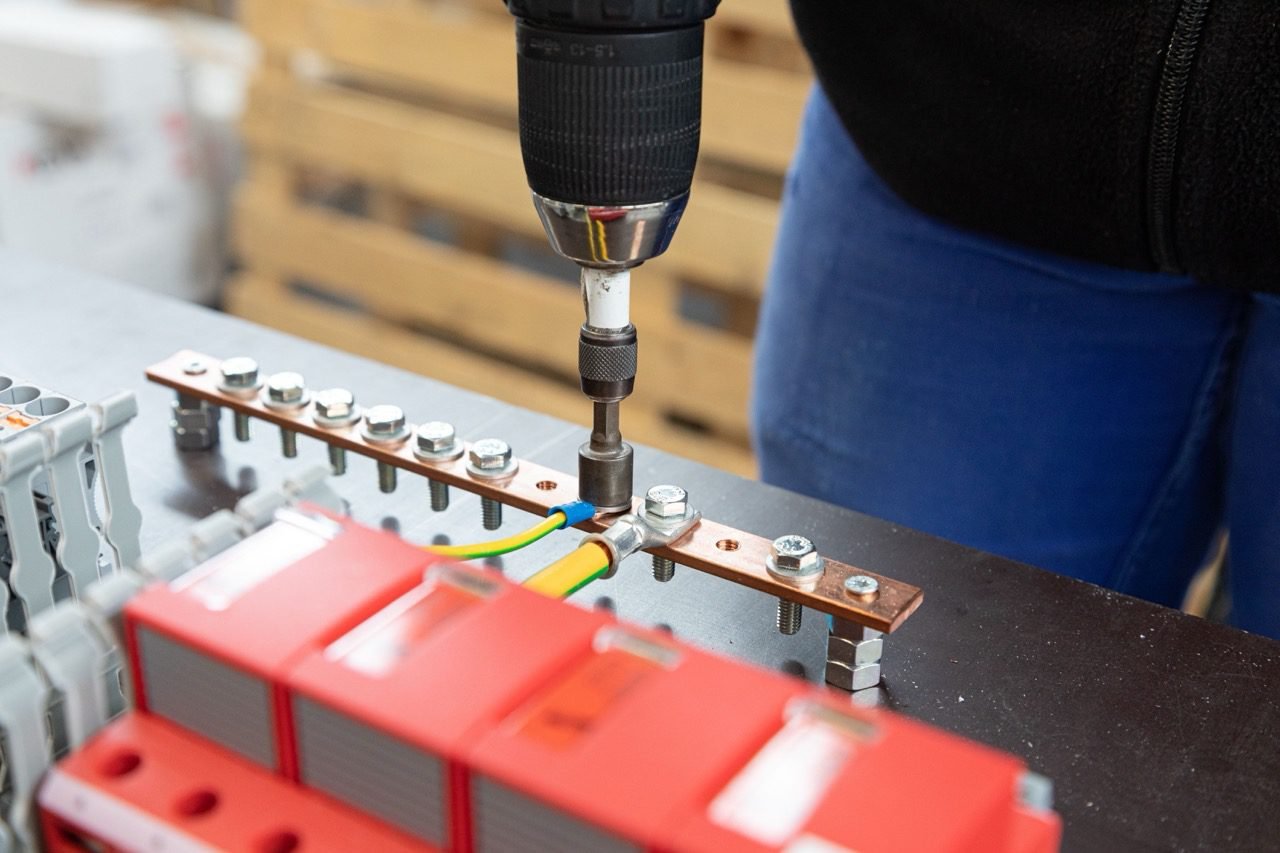

| Mau contato / terminais | Inspeção, reaperto e teste de continuidade | Falha “vai e volta” ao vibrar |
| Ruído / aterramento ruim | Checagem de blindagem, terra e interferência | Erros aleatórios e comunicação instável |
| Superaquecimento | Verificação de fluxo de ar, obstrução e temperatura | Falha após tempo ligado |
O que medir: tensão, ripple, carga e queda
Em manutenção em fonte CNC, medir com critério é o que separa diagnóstico técnico de tentativa. O ideal é observar a fonte em cenário semelhante ao real: carga, aquecimento e operação contínua.
Medições que mais ajudam
- Tensão por trilho (em repouso e em carga)
- Ripple (ondulação) e ruído no sinal
- Queda de tensão em pico de consumo
- Temperatura e estabilidade ao longo do tempo
O que costuma enganar
- Medir só “em vazio” e concluir que está ok
- Não reproduzir aquecimento e vibração
- Ignorar mau contato por estar “aparentemente firme”
- Trocar módulos antes de validar alimentação
Medições (modelo):
- Trilho 24V: estável em repouso; queda em carga observada
- Trilho 5V: variação com pico de consumo
- Ripple: acima do esperado em condição quente
- Temperatura: elevação após operação contínua
- Conclusão: instabilidade confirmada sob condição realComo funciona a manutenção profissional em fonte CNC
A manutenção profissional em fonte CNC segue etapas técnicas para reduzir tempo de parada e evitar falhas repetidas. O foco não é “fazer voltar a ligar”, e sim devolver o equipamento com estabilidade e segurança operacional.
-
1) Coleta de sintomas e condições de operação
Levantamento de alarmes, histórico, ambiente, carga, eventos anteriores e comportamento do equipamento.
-
2) Diagnóstico técnico e hipótese de causa raiz
Medições por trilho, avaliação de ripple, testes sob carga e verificação de aquecimento e conexões.
-

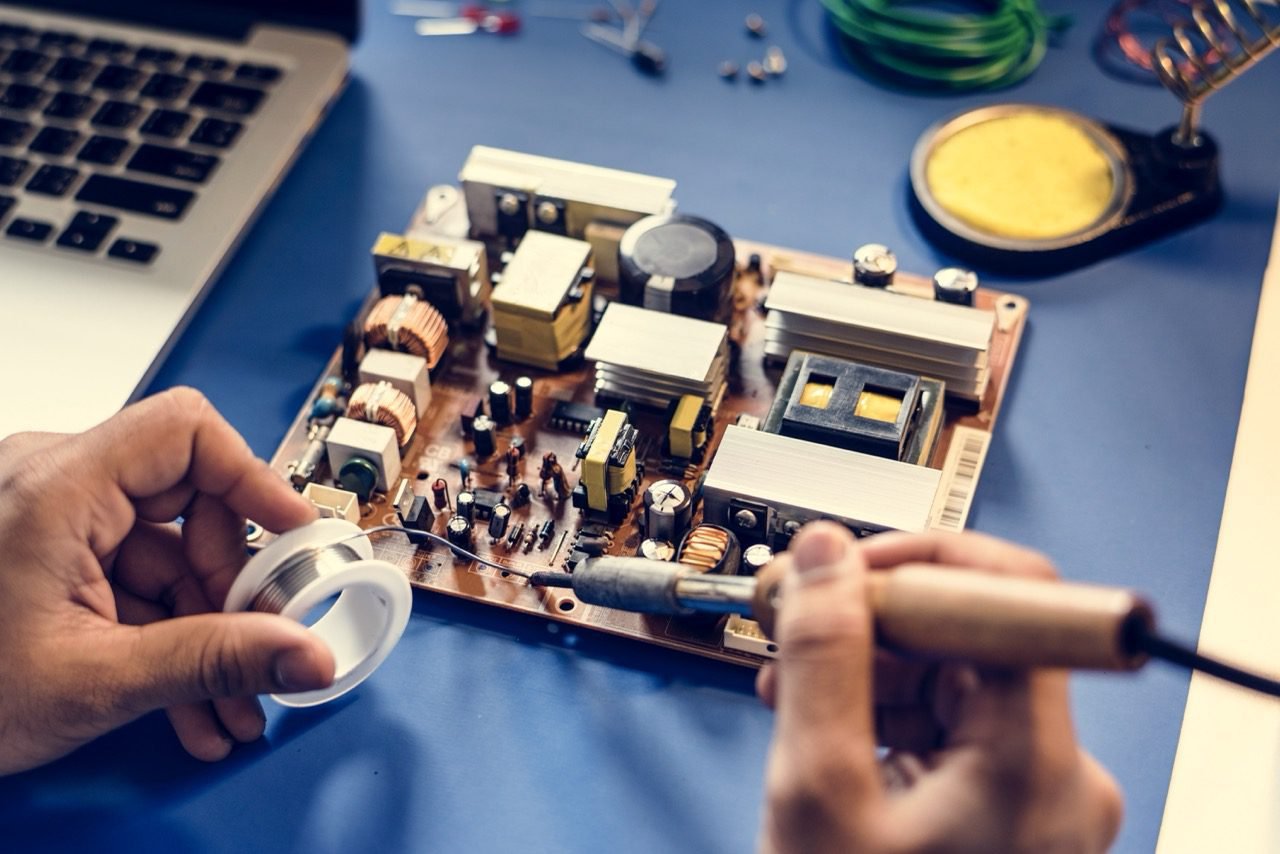

3) Reparo eletrônico ou substituição controlada
Intervenção no ponto confirmado, com validação antes de remontagem completa e sem troca por tentativa.
-
4) Testes funcionais e validação
Testes em carga, estabilidade após aquecimento e verificação de comportamento em operação contínua.
-
5) Registro técnico e recomendações
Documentação do serviço, orientação preventiva e pontos de atenção para reduzir recorrência.
Reprodução do cenário
Confirmar se falha ocorre em carga, aquecimento ou ambos.
Medições por trilho
Tensão, queda e ripple com a máquina em condição real.
Correção direcionada
Reparo ou substituição controlada do ponto confirmado.
Validação e registro
Teste contínuo + relatório técnico para histórico futuro.
Testes e validação antes de liberar para produção
Fonte pode “parecer boa” por alguns minutos e falhar depois. O teste precisa validar estabilidade em carga e ao longo do tempo, com o conjunto eletrônico ativo.
Checklist de validação pós-serviço
- As tensões por trilho permanecem estáveis em carga?
- O ripple está dentro do padrão esperado para operação contínua?
- Não há resets, travamentos ou alarmes aleatórios após aquecimento?
- Conectores e terminais foram inspecionados e reapertados?
- A máquina mantém estabilidade durante ciclos longos e repetitivos?
- Existe registro técnico do que foi confirmado, medido e corrigido?
Se a falha tiver relação com acionamento, veja manutenção em drive e manutenção em conversor.
Rotina preventiva para reduzir reincidência
Uma rotina preventiva simples reduz grande parte das falhas de fonte: controle térmico, limpeza, inspeção de conexões e acompanhamento de alarmes.
Erros comuns que fazem o defeito voltar
Reincidência em fonte CNC quase sempre vem de validação incompleta ou de diagnóstico sem teste em carga.
Evite estes erros
- Concluir que está bom medindo somente em repouso, sem carga.
- Liberar sem teste em aquecimento e operação contínua.
- Trocar drive/placa antes de validar alimentação e ripple.
- Ignorar conectores, terminais e sinais de aquecimento local.
- Não registrar medições, cenário e hipótese confirmada.
Para reforçar retorno técnico e industrial, veja benefícios da manutenção em CNC e benefícios de reparos em CNC.
Conteúdos relacionados (componentes e máquinas)
Para navegar por manutenções específicas por componente, veja manutenção em drive, manutenção em encoder, manutenção em conversor, manutenção em IHM, manutenção em monitor, manutenção em teclado, manutenção em manivela e manutenção em placa eletrônica.
Para contextualizar conceitos e aplicações, veja o que é torno CNC, o que é torno revólver, o que é fresadora e o que é torno mecânico.
Perguntas frequentes (FAQ)
Fonte ruim pode causar perda de referência e falhas em encoder?
Por que o CNC falha depois de um tempo ligado?
Como saber se é fonte ou drive?
O que é ripple e por que ele importa?
Quando avaliar conversor junto com a fonte?
Políticas do site: política de privacidade.
Conclusão: energia estável, CNC estável
Manutenção em fonte CNC é um passo essencial para eliminar resets, alarmes aleatórios e falhas intermitentes. O método correto mede em condição real, confirma ripple e queda sob carga, corrige o ponto confirmado e valida com tempo ligado e operação contínua. Com energia estável, o comando e os módulos eletrônicos operam com previsibilidade e confiança.
